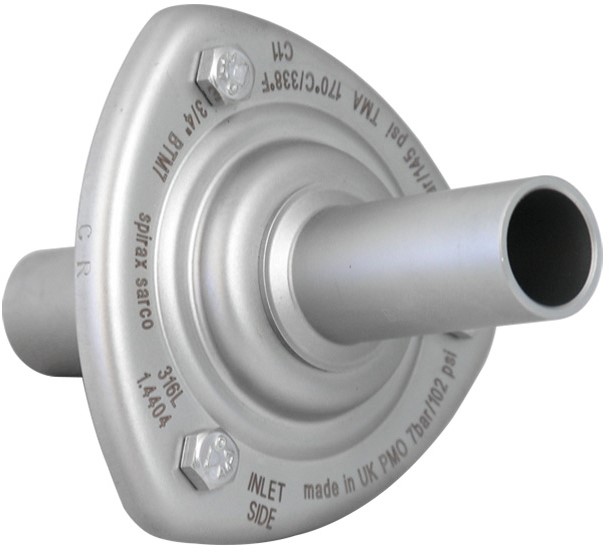

BTM7 Thermische Edelstahl-Reindampf-Kondensatableiter

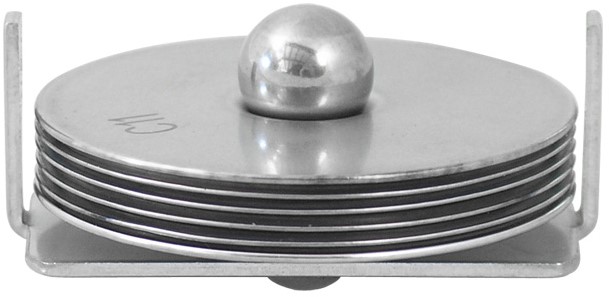

Der Spirax-Sarco BTM7 ist ein überarbeitbarer thermostatischer Druckausgleich-Kondensatbehälter, der für die Entfernung von Kondensat in sterilen Dampfnetzen (Clean Steam) entwickelt wurde. Der Kondensatbehälter öffnet sich über den gesamten Druckbereich nahe der Dampfkurve, so dass das Kondensat minimal zurückgehalten wird.
Anwendungen:
Sterile Dampfsperren
Block- und Entlüftungssysteme
Entwässerung von Dampfverteilungsleitungen
Prozessbehälter und CIP/SIP-Systeme
Dieser Kondensatbehälter besteht aus Edelstahl - alle Teile, die mit Kondensat in Kontakt kommen, sind aus 316L - mit einer Oberflächenqualität von 1,6 bis 3,2 µm Ra und ist selbstentwässernd. Die Kondensatbehälter sind einzeln verpackt in einer sauberen Umgebung der Klasse 'ISO CLASS 7', mit schützenden Abdeckkappen über den Rohrverbindungen und versiegelt in einer schützenden Plastiktüte.
Optionen (gegen Aufpreis):- Dauerhaftes Leck, um einen Stau von Kondensat zu gewährleisten, damit er im Falle eines Ausfalls sicher geöffnet ist.
- Spezielle Verbindungen sind für die meisten Leitungssysteme möglich.
Normen:
Der BTM7 ist im Allgemeinen in Übereinstimmung mit ASME BPE entworfen und hergestellt. Er entspricht auch der europäischen Druckgeräterichtlinie. Alle Teile, die mit dem Kondensat in Kontakt kommen, bestehen aus von der FDA zugelassenen Materialien.
Alle Dichtungen entsprechen den folgenden Normen:
- FDA CFR Titel 21, Teil 177, Abschnitt 2600
- USP Klasse VI Abschnitt 88, bei 121C für 1 Stunde
- ADI (Animal Derived Ingredient) frei für verwendete Materialien, Produktionsprozesse, die bei der Herstellung dieses Teils verwendet werden.
Zertifikate:
Dieses Produkt ist mit den folgenden Zertifikaten erhältlich:
- EN10204 3.1 Materialzertifikat für das Gehäuse
- EN10204 3.1 Materialzertifikat für das Element mit von der FDA zugelassener Füllung
- Typenprüfbericht zur Oberflächenbearbeitung
- Spezifisches Zertifikat für die interne Oberflächenbearbeitung
- Übereinstimmungserklärung der Dichtung mit FDA / USP / ADI
- TSE/BSE-freie Erklärung
- Übereinstimmungserklärung mit EC1935:2004. - Übereinstimmungserklärung BS EN ISO 14644-1:2015 Class 7 Clean Room
Jedes Zertifikat muss bei der Bestellung ausdrücklich angegeben werden und verursacht zusätzliche Kosten.
Durchmesser und Anschlüsse:- , , , 1 BSP oder NPT
- , , 1 O/D x 16 swg (0.065) Wandstärke Stumpfschweißanschluss BW
- , , 1 Sanitäre Klemm-kompatible Anschlüsse
- DIN 11850 (Serie 1) Stumpfschweißenden
- 12mm O/D x 1.0mm Wandstärke Stumpfschweißanschluss (DN10-D)
- 18mm O/D x 1.0mm Wandstärke Stumpfschweißanschluss (DN15-D)
- ISO 1127 (Serie 1) Stumpfschweißenden:
- 13.5mm O/D x 1.6mm Wandstärke Stumpfschweißanschluss (DN8-I)
- 17.2mm O/D x 1.6mm Wandstärke Stumpfschweißanschluss (DN10-I)
- 21.3mm O/D x 1.6mm Wandstärke Stumpfschweißanschluss (DN15-I)
Andere Anschlüsse sind auf Anfrage und gegen Aufpreis erhältlich, abhängig von einer Mindestbestellmenge.
In einer vertikalen Leitung mit der Strömungsrichtung, gemäß dem Pfeil auf dem Gehäuse und nach unten, damit der Kondensatbehälter vollständig selbstentwässernd ist. Die Kapsel nicht überhitzen, um Beschädigungen zu vermeiden. Installieren Sie die erforderlichen Ventile für eine sichere Wartung/Austausch.
