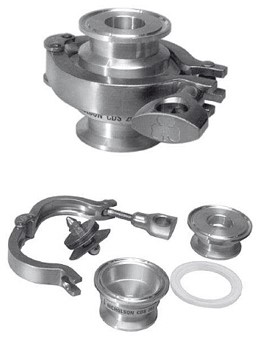

BT6-B Thermischer Kapsel-Kondensatableiter für Steril- und Aseptikbereiche
Anwendungen umfassen:
Sterile Dampfsperren
Block- und Entlüftungssysteme
Entwässerung von Dampfverteilungsleitungen
CIP/SIP
Prozessbehälter
Reaktoren
Prozessleitungen
Der nutenfreie Körper des BT6-B, hergestellt aus 316L, enthält einen Sitz unter einem Winkel von 15, um eine vollständige Entwässerung zu gewährleisten. Das Standardelement ist äußerst empfindlich gegen Temperaturschwankungen des Kondensats und ist so konzipiert, dass es bei einer minimalen Unterkühlung von weniger als 2C der gesättigten Dampftemperatur 50 mm über dem Kondensatventil und bei Drücken unter 2,4 bar eff. öffnet. Die perfekte Funktion wird durch den Betriebsdruck, die Anordnung und Umgebungsbedingungen beeinflusst. Jedes Kondensatventil wird einzeln in einer sauberen Umgebung ISO CLASS 7 verpackt, mit Abdeckkappen über den Leitungsanschlüssen, in einer versiegelten Plastiktüte.
Verfügbare Typen:
BT6-BH Hohe Kapazität (Standard in Benelux)
BT6-BL Niedrige Kapazität
Oberflächenbehandlung (ISO 4287-1997 und ISO 4288-1997):
Die inneren Teile haben eine Oberflächengüte von 0,6 µm (25 Mikrozoll Ra, ASME BPE SFV2). Die Oberflächenbehandlung der äußeren Teile beträgt 1,0 µm (40 Mikrozoll Ra).
Optionen:- Festes Entlüften für den Betrieb von 'FAIL OPEN'
- Mechanisches und elektropoliertes bis 0,375 µm (15 Mikrozoll Ra, ASME BPE SFV4) (Standard in Benelux)
- Für Anwendungen, die noch näher an der gesättigten Dampftemperatur liegen, z.B. kritische SIP-Anwendungen, kontaktieren Sie Spirax-Sarco.
Standards:
Der BT6-B ist in Übereinstimmung mit ASME BPE entworfen und hergestellt und entspricht der Europäischen Richtlinie für Druckgeräte.
Alle Dichtungen entsprechen den folgenden Standards:
- FDA CFR Titel 21, Teil 177, Abschnitt 1550
- USP Klasse VI Abschnitt 87 und 88, bei 121C für 1 Stunde
- ADI (Animal Derived Ingredient) frei für verwendete Materialien und Produktionsprozesse bei der Herstellung dieses Teils
Zertifikate:
Dieses Produkt ist mit folgenden Zertifikaten erhältlich:
- EN10204 3.1 Materialzertifikat für das Gehäuse
- EN10204 3.1 Materialzertifikat für das Element mit von der FDA zugelassener Füllung
- Typenprüfbericht zur internen Oberflächenbearbeitung
- Spezifisches Zertifikat zur internen Oberflächenbearbeitung
- Konformitätserklärung der Dichtung mit FDA/USP/ADI
- TSE/BSE-freie Erklärung
- Konformitätserklärung nach EC1935:2004
- Konformitätserklärung BS EN ISO 14644-1:2015 Klasse 7 Clean Room
Bitte beachten Sie: Jedes Zertifikat muss bei der Bestellung ausdrücklich angegeben werden und führt zu zusätzlichen Kosten.
Durchmesser und Anschlüsse:
1/2", 3/4", 1" und 1" sanitarische Klemmanschlüsse nach ASME BPE. Andere Anschlüsse sind auf Anfrage erhältlich.
Druck- und Temperaturgrenzen (ISO 6552):
Siehe Datenblatt
Installation:
In einer vertikalen Leitung, mit der Strömungsrichtung gemäß dem Pfeil am Gehäuse und nach unten gerichtet, ist das Kondensatventil, selbst bei Stillstand der Anlage, vollständig selbstentwässernd. Die Anschlussklemmen, Dichtungen und Verbindungsstücke werden nicht mitgeliefert. Es muss ausreichend Kühlleitung für das Kondensatventil vorhanden sein, um die kleinste Menge an Kondensat unter normalen Betriebsbedingungen zu verhindern. Die Kapsel darf nicht überhitzt werden. Das Gehäuse und das Element müssen sorgfältig behandelt werden, um Beschädigungen der bearbeiteten Oberflächen zu vermeiden.
Funktionsweise:
Die Funktionsweise besteht aus einem rostfreien Element, das mit einer temperatursensitiven Flüssigkeit gefüllt ist. Im kalten Zustand oder beim Start steht das Element vollständig offen, sodass große Mengen Luft, Kondensat und/oder CIP-Flüssigkeiten abgeführt werden. Wenn das System die Dampftemperatur erreicht, dehnt sich die Flüssigkeit im Element aus, wodurch das Ventil auf dem Sitz kommt und das Kondensatventil schließt. Dadurch wird der Verlust von Dampf verhindert. Der Schließzeitpunkt erfolgt sehr nahe an der Dampftemperatur, um eine perfekte Entwässerung zu gewährleisten.
