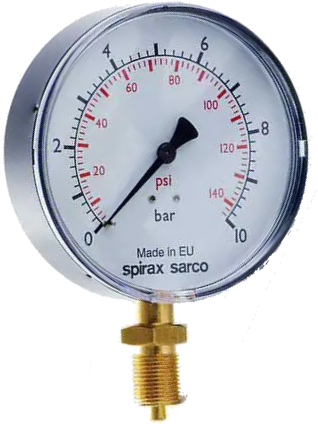

SY / SYKIT Manometer und Kit für Manometer
Flüssigkeitsfreies Manometer für Gas, Luft oder nicht korrosive Flüssigkeiten in industrieller Ausführung. Mit Skalendurchmesser von 100 mm mit schwarzen Markierungen in bar.
Gemäß EN 837-1
- Gehäuse aus Edelstahl 304 (1.4301) und mit Sicherheitsglas ausgestattet
- Anschluss aus Edelstahl 316L (1.4404)
- Robust ausgeführt durch seine mechanische Dämpfung
- Anschluss unten 1/2 BSP male
- IP66
Verfügbare Standardtypen:
SY230 Genauigkeit (EN 837-1) Klasse 1.0
Materialien:
Gehäuse Edelstahl 304 (1.4301)
Bourdon Edelstahl 316L (1.4404)
Anschluss Edelstahl 316L (1.4404)
Glas Sicherheitsglas
IP IP66
Auf Anfrage:
Manometer in Stahl mit Bourdon und Anschluss in Messing.
SY102
Genauigkeit (EN 837-1) Klasse 1,6
Materialien:
Gehäuse Schwarz lackierter Stahl
Bourdon Messing
Anschluss Messing
Glas Acryl
Messbereiche (NBN 363): -1/1,5, -1/3, -1/5, -1/9, -1/15 bar eff. Für andere Bereiche, kontaktieren Sie Ebora
Druck- und Temperaturgrenzen:
siehe Datenblatt
Zubehör für Manometer:- Manometerventil
- SYK A Stahl-Nadelventil (1.0460) Oben drehbar, unten BSP MF PN400 -10 bis + 120C
- SYK A1 Stahl-Nadelventil (1.0460), mit Prüflinse ?40 x 5 mm Oben drehbar, unten BSP MF PN400 -10 bis + 120C
- SYK I Dasselbe wie SYK A, jedoch aus rostfreiem Stahl (1.4571) MF PN400 -10 bis + 200C
- SYK L1 Messing-Steckerventil MF PN25, -10 bis +50C
- SYK L2 Messing-Steckerventil mit Prüflinse 60x25x10 mm FF PN25 -10 bis +50C
- SYK L3 Messing-Steckerventil FF PN25 -10 bis +50C
Siphon- SYF A5 Spiralsiphon nahtloses Stahlrohr (St35.8) Oben drehbar, unten BSP MF PN63, 400C
- SYF I 3 Dasselbe wie SYF A5, jedoch aus rostfreiem Stahl (1.4571) MF PN63, 400C
- SYF A4 U-Siphon nahtloses Stahlrohr (St35.8) Oben drehbar, unten BSP MF PN63, 400C
- SYF I 4 Dasselbe wie SYF A4, jedoch aus rostfreiem Stahl (1.4571) MF PN63, 400C

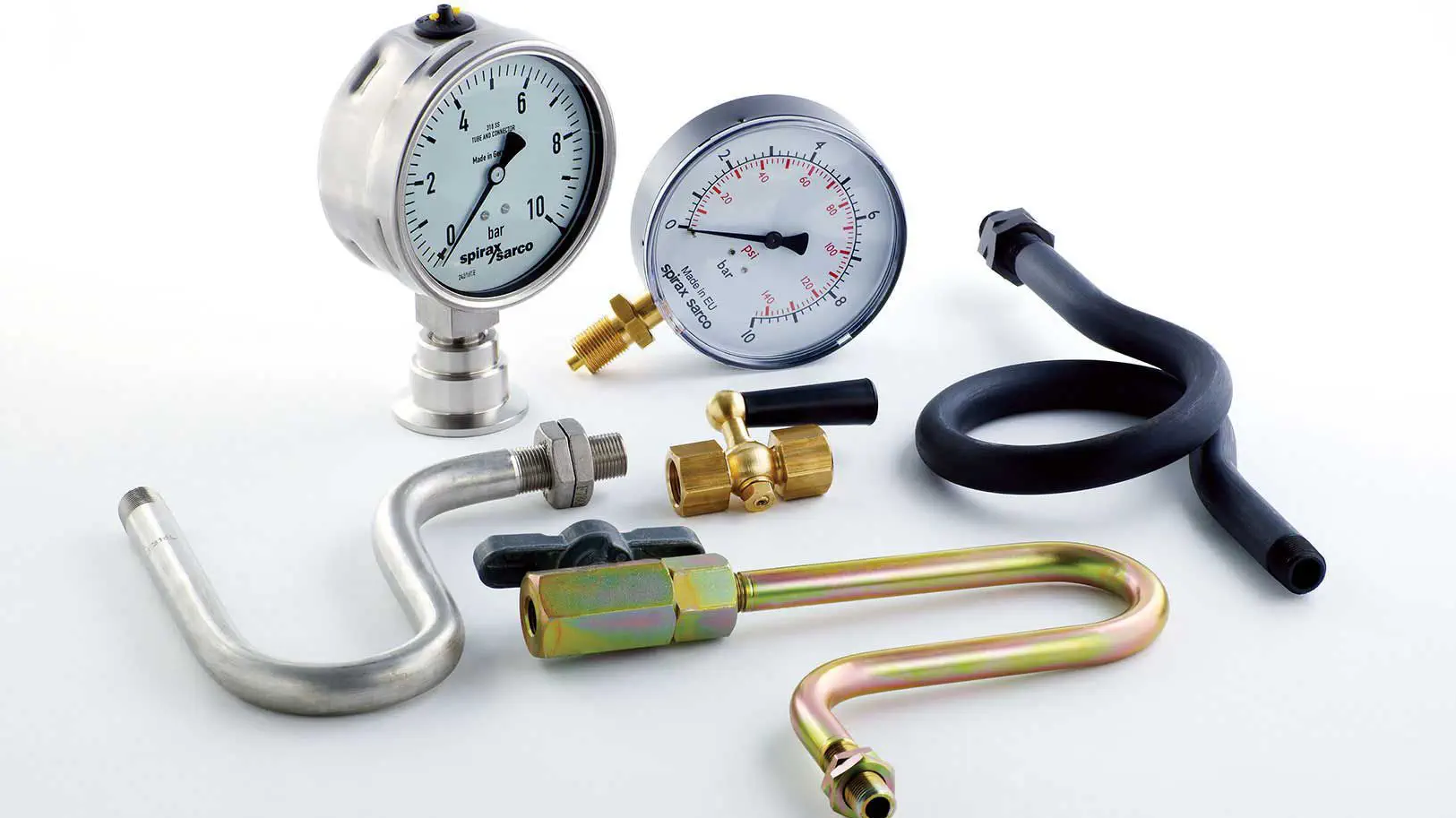

Kit für Manometer (SYKIT)
Standardmäßig kann das Manometer mit einem Kit für das Manometer geliefert werden, bestehend aus Nadelventil SYK A, Siphon SYF A5, Nippel mit Drehverschluss und 3x Dichtung (Kupfer).
Dichtung SYPAK DIN 16258, Kupfer , M20 x 1,5
DIN 16258, Edelstahl (1.4571) , M20 x 1,5
Kühlelement
SY-CE Edelstahl-Kühlelement (1.4404) BSP MF Mit SY230 400C Mit SY102 152C 4 bar eff.
Installation
Wenn das Manometer für Dampf oder andere heiße Gase verwendet wird, muss das Manometer vor der Hitze geschützt werden, indem ein U-Siphon, ein Ring-Siphon mit Wasserschloss oder ein Kühlelement mit Absperrventil verwendet wird. Montieren Sie das Manometer vertikal an einem gut sichtbaren Ort.
