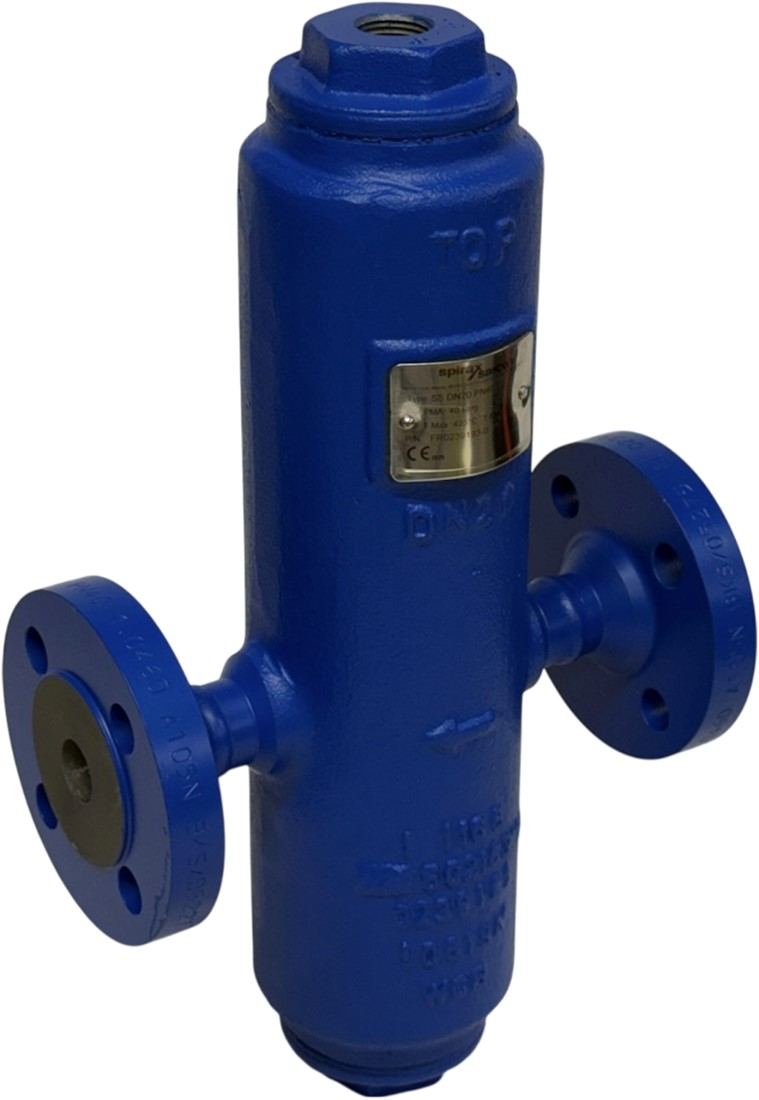

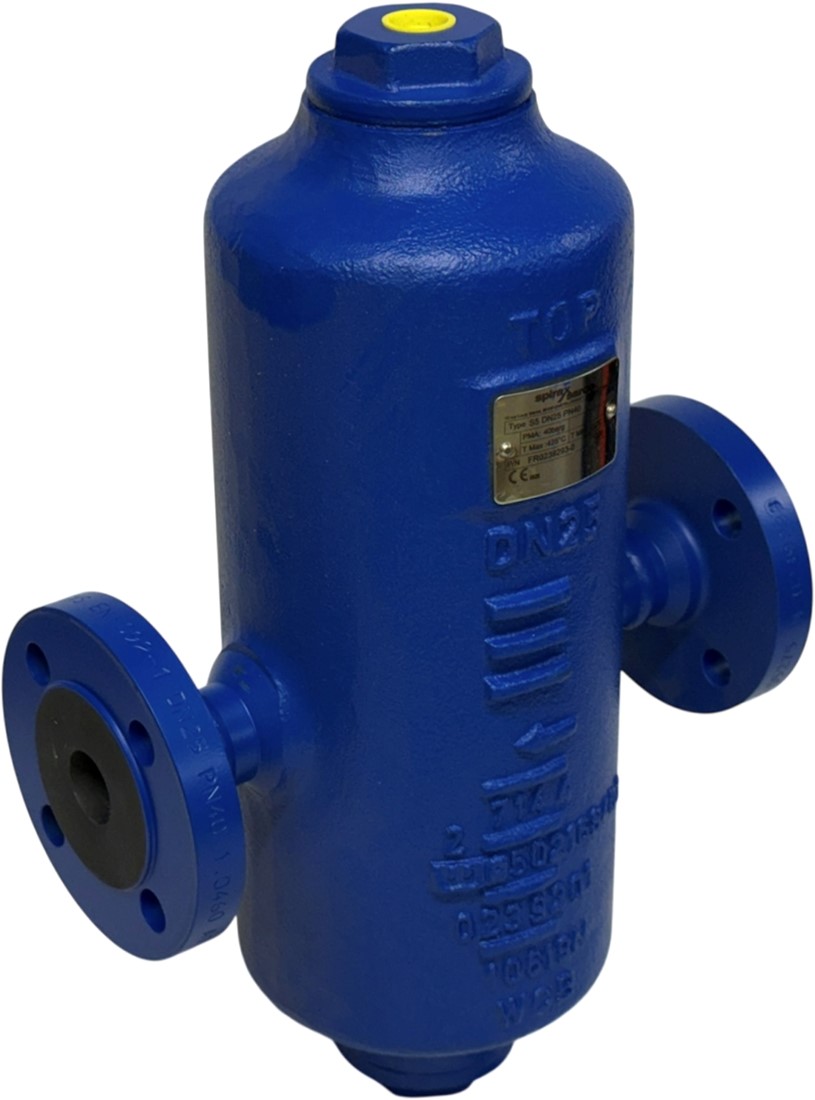

S5 Wasserabscheider (Dampftrockner) Stahlguss
Der S5 ist ein statischer Wasserabscheider, der zur Trennung der Flüssigphase aus Dampf, Druckluft oder anderen Gasen verwendet wird.
Optionen:
Die Wasserabscheider können mit einer Isolierhülle geliefert werden, um ihre Leistung zu verbessern. (siehe TI-P138-01)
Normen:
Diese Produkte entsprechen vollständig der europäischen Richtlinie für Druckgeräte (PED) und tragen das CE-Zeichen, wenn erforderlich.
Zertifikate:
Erhältlich mit Zertifikat nach EN 10204 3.1. Zertifikate werden nur geliefert, wenn dies ausdrücklich bei der Bestellung angegeben ist.
Durchmesser und Anschlüsse:
, , 1, 1 , 1 , und 2.
Mit Innengewinde BSP oder NPT, Schweißbund und Steckdose.
DN15, 20, 25, 32, 40 und 50.
Flansche EN 1092 PN40 mit BSP-Anschlüssen für Entlüftung und Entwässerung.
Flansche BS 1560 (ASME) Class 150 oder 300 mit NPT-Anschlüssen für Entlüftung und Entwässerung.
Flansche JIS / KS 10K & 20K mit BSP-Anschlüssen für Entlüftung und Entwässerung.
Montage:
In einer horizontalen Leitung mit der Flüssigkeitsabführung unten und der Entlüftung oben. Eine gute Flüssigkeitsabführung wird nur durch den geeigneten Kondensatbehälter (nicht im Lieferumfang enthalten) sichergestellt, der am Ausgang unten am Wasserabscheider angeschlossen ist. In Dampfanlagen, in denen viel Luft vorhanden sein kann, sammelt sich die Luft im oberen Teil des Abscheiders. Hier wird empfohlen, den geeigneten Entlüfter am Ausgang oben am Wasserabscheider anzuschließen. Wird kein Entlüfter montiert, muss die Öffnung mit einem Stahlstopfen der Klasse 3000 lb verschlossen werden.
