Schmutzfänger Typ 12

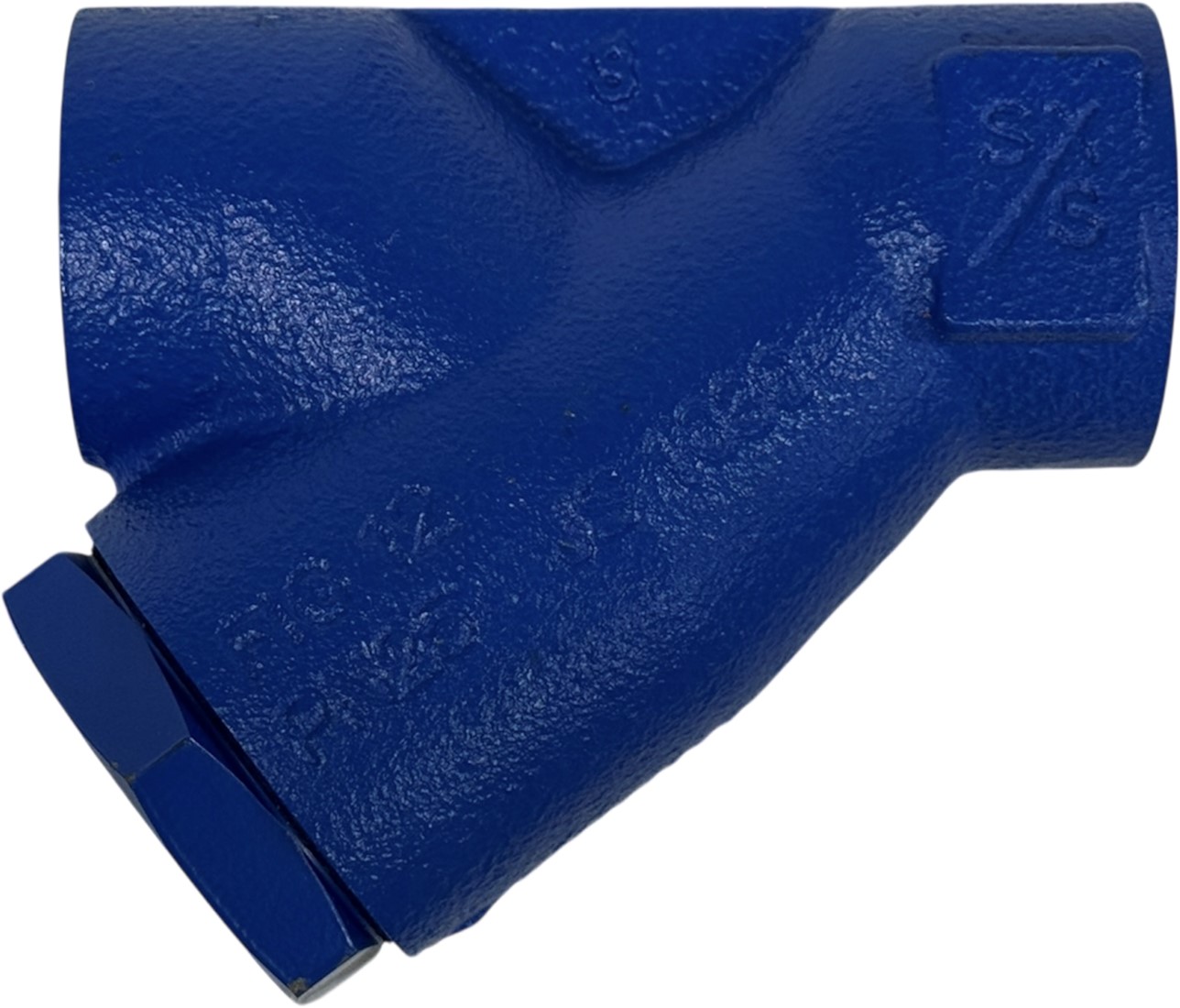

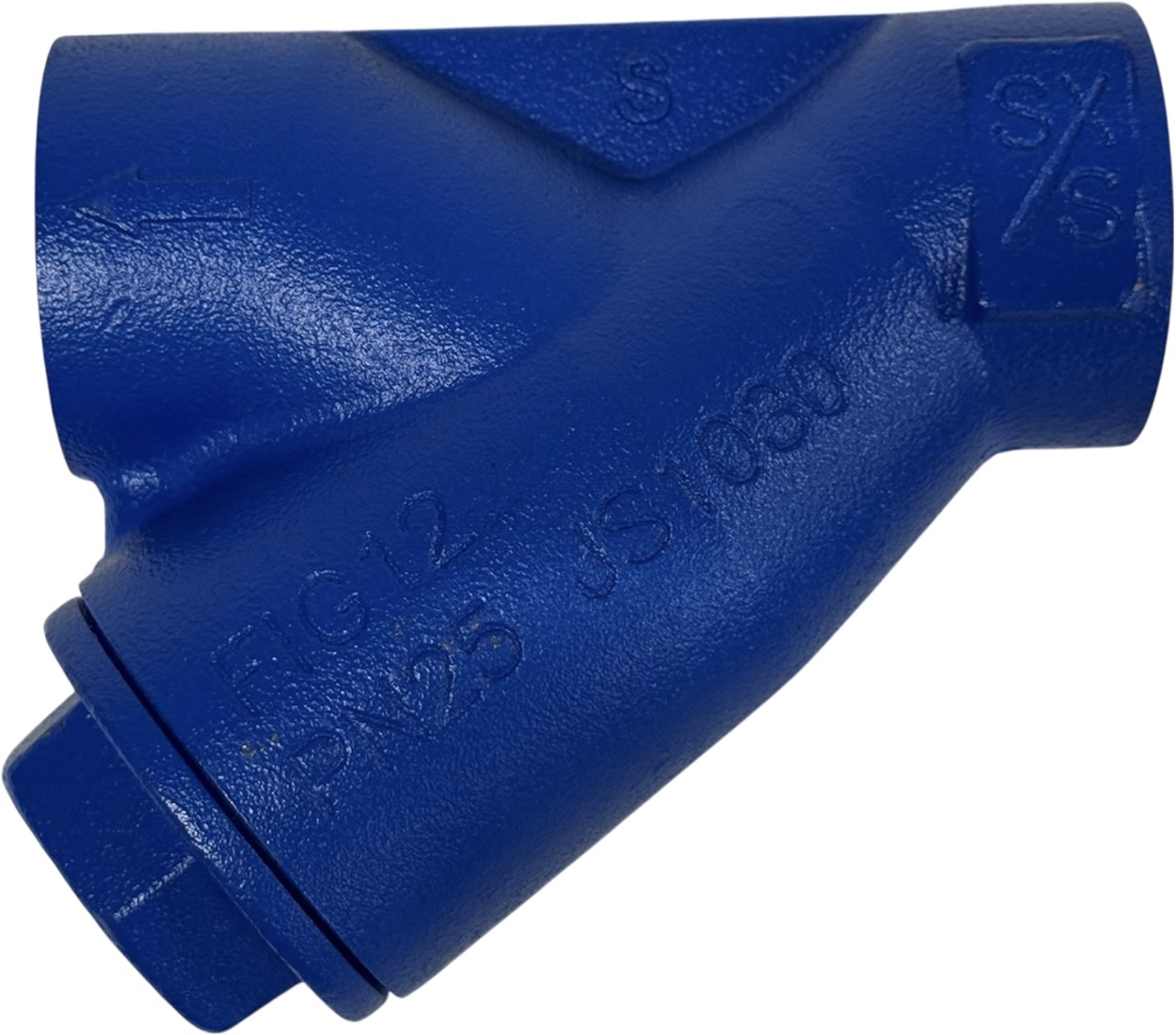

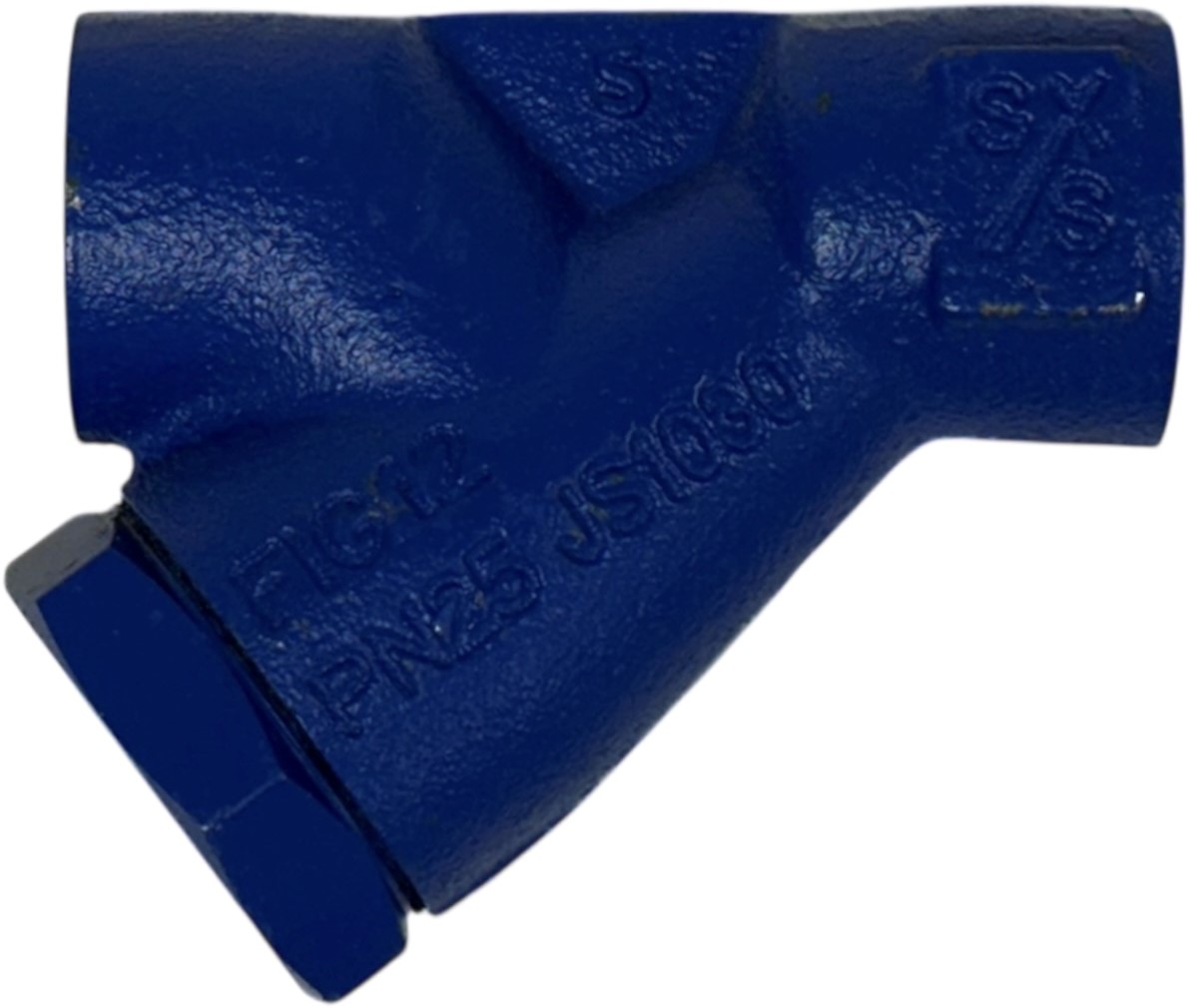

Nodularguss Schmutzfänger Typ 12 mit Gewindeanschluss und Edelstahlsieb mit Perforation von 0,8 mm. Optional auch mit Sieb aus Monel und mit anderen Perforationen erhältlich. Der Siebdeckel kann auf besonderen Wunsch mit einem Gewindebohrung für Entleerung oder Spülung versehen werden.
Standards:
Das Produkt entspricht vollständig der europäischen Richtlinie für Druckgeräte 97/23/EG (PED).
Zertifikate:Auf Anfrage ist das Produkt mit Typenprüfbericht erhältlich. Bitte bei der Bestellung deutlich angeben.
Durchmesser und Anschlüsse:
DN , , 1, 1 , 1 , 2, 2 & 3 mit BSP- oder NPT-Innengewinde.Optionen:
Filtersiebe:
- Edelstahl-Perforation 1,6 mm, 3 mm
- Masche 40, 100, 200
- Monel: Perforation 0,8 mm, 3 mm
- Masche 100
Anschlussöffnung für Ablass- oder Entwässerungshahn:
siehe Datenblatt
Druck- und Temperaturgrenzen:
siehe Datenblatt
Montage:
In horizontalen oder vertikal abfallenden Leitungen mit der Durchflussrichtung gemäß dem Pfeil auf dem Gehäuse. In einer horizontalen Dampf- oder Gasleitung den Filter mit der Achse des Siebs in der horizontalen Ebene montieren (um Wasseransammlung zu vermeiden). In einer Leitung mit Flüssigkeitsinstallation den Siebdeckel unten anbringen. Wartung: Das Sieb kann mit dem im Rohr montierten Filter ausgetauscht werden.
