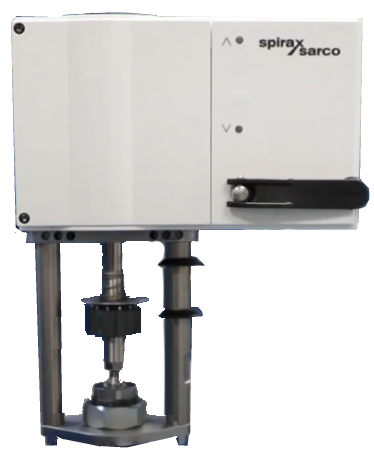

AEL3 Elektrische lineare Antriebe
Der AEL3 ist ein elektrischer Stellantrieb, gesteuert von einem Schrittmotor. Er eignet sich für den Einsatz an 2-Wege-Ventilen vom Typ Spira-trol und 3-Wege-Ventilen vom Typ QL bis zu einer Größe von DN50.
Verfügbare Typen:
Der Stellantrieb ist standardmäßig für eine Versorgungsspannung von 24 Vac/dc ausgelegt. Andere Versorgungsspannungen (230 Vac, 100-110 Vac) sind durch den Einbau eines zusätzlichen Moduls möglich.
Der Stellantrieb ist standardmäßig für eine Steuerung mit VMD (Ventilantrieb), 4 20 mA und 0 10 Vdc Steuersignalen ausgelegt (2-10 Vdc ist nur bei 24Vac/dc-Aktuatoren möglich).
Zusätzlich besteht die Wahl zwischen verschiedenen Sicherheitspositionen:
ein sich ausdehnender Rückstellfedertyp (E)
oder
ein sich zusammenziehender Rückstellfedertyp (R) bei Spannungsausfall. Auch die Möglichkeit ohne Rückstellfeder (X) besteht.
Regelventile: 2-Wege-Spira-trol TM DN15-DN50
3-Wege QL-Ventile DN15-DN50 mit Zentrierring
Hinweis:
Für Medien mit Temperaturen zwischen 130C und 240C sind Hochtemperatur-Verlängerungen erforderlich.
