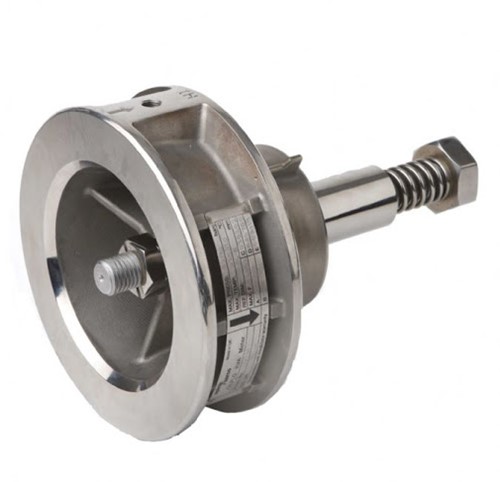

GIFLO-ILVA Durchflussmengenmesser
Durchflussmengenmesser mit variabler Öffnung und Rückstellfeder, die einen Druckunterschied erzeugt, der proportional zur Strömung ist.
Verwendbar für die meisten industriellen Flüssigkeiten und Gase sowie für gesättigten und überhitzten Dampf. Eine allgemeine Beschreibung eines Durchflussmesser-Posts mit ILVA finden Sie im Datenblatt.
Abmessungen und Anschlüsse: DN 50, 80, 100, 150 und 200.
Für DN250 & DN300 siehe Datenblatt.
Geeignet für die Montage zwischen Flanschen:
- EN 1092 PN 16, 25 und 40
- ASME B 16.5 Class 150, 300 und 600
- JIS 20, KS 20
Der Gilflo ILVA sollte in Rohren nach BS1600 oder ASME B36.10 Schedule 40 installiert werden. Wenn der Gilflo ILVA in Rohren nach abweichenden Normen installiert wird und wenn der Gilflo ILVA seinen maximalen Messdurchfluss erreichen muss, ist ein Adapter nach BS1600 oder ASME B36.10 Schedule 40, stromabwärts des Transducers, erforderlich.
Druck- und Temperaturgrenzen:
siehe Datenblatt
Merkmale:
Der Gilflo ILVA wurde entwickelt, um in Verbindung mit Elektronik zur Linearisierung wie dem SxS-Mikroprozessor oder dem elektronischen Display Typ M750 zu arbeiten. Die Linearisierung des Ausgangssignals kann auch vom Energiemanagement-System des Benutzers durchgeführt werden.
Genauigkeit bei Verwendung des SxS-Mikroprozessors oder M750 +/- 1% des gemessenen Werts bei Strömungsraten von 5 bis 100% des maximalen Durchflusses. +/-0,1% der Skala bei Strömungsraten von 1 bis 5% des maximalen Durchflusses. Die Wiederholgenauigkeit beträgt besser als 0,25%. Der Messbereich beträgt bis zu 100:1.
Hinweis:
Der Durchflusstransmitter Scanner 2000 wird mit einem bestimmten Transducer konfiguriert. Der Scanner 2000 sollte immer mit dem entsprechenden Gilflo ILVA installiert werden die Seriennummer des zugehörigen Geräts ist auf dem Etikett angegeben.
Druckabfall:
Der maximale Druckabfall über den GILFLO-ILVA-Transducer beträgt 498 mbar bei maximaler Strömung.
Strömungsraten:
Zur Bestimmung der Kapazität des Gilflo ILVA für verschiedene Medien muss die äquivalente Wasserkapazität QE (in l/min) berechnet werden.
Siehe "Dimensionierung des ILVA".
Spezifikation:
Gilflo ILVA Durchflussmesser von Spirax Sarco DN 150 für die Installation zwischen Flanschen EN 1092 PN40. Gehäuse aus Edelstahl 316.
Medium:
Gesättigter Dampf 10 bar. Maximaler Durchfluss 8000 kg/h.
