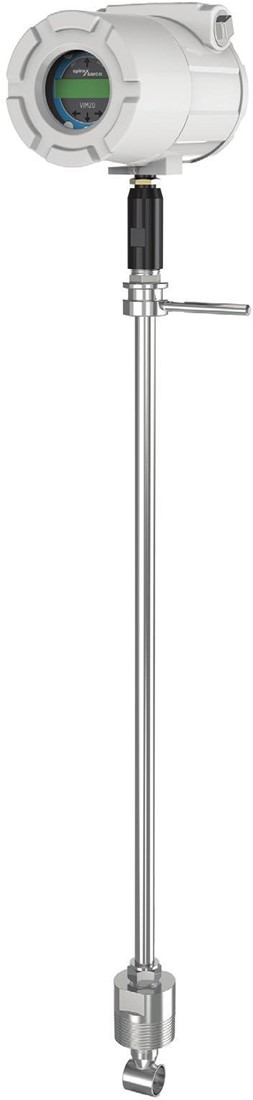

Vortex Insertion Flow Meter VIM20
Der VIM20-Vortex-Insertions-Durchflussmesser verwendet drei primäre Erfassungselemente zur Messung des Massenflusses von Dampf, Flüssigkeiten und Gasen:
- Vortex-Geschwindigkeitssensor
- RTD-Temperatursensor
- Festkörper-Druckumwandler
Wirkungsprinzip:
Vortex-Durchflussmesser messen den Fluss von Flüssigkeiten, Gasen und Dampf, indem sie die Frequenz erfassen, mit der Vortices alternierend von einem Bluffkörper abgegeben werden. Gemäß den physikalischen Gesetzen ist die Frequenz, mit der die Vortices alternierend abgegeben werden, direkt proportional zum Durchfluss.
Vortex-Insertions-Durchflussmesser messen den Durchfluss, indem sie die lokale Geschwindigkeit an einer strategischen Stelle in der Leitung messen. Der VIM20 erfasst die Frequenz, mit der Vortices alternierend von einem Bluffkörper (positioniert im Sensorkopf) abgegeben werden.
Der VIM20 berechnet die durchschnittliche Geschwindigkeit in der Leitung basierend auf der lokalen Geschwindigkeit und anderen Parametern wie Flüssigkeitstyp, Leitungsgröße und Reynolds-Zahl. Daraus wird der volumetrische Durchfluss berechnet.
VIM20 Bereich und Vorteile:
Der VIM20-V bietet eine direkte Anzeige des volumetrischen Durchflusses. Dies ist die kostengünstigste Lösung für die Durchflussmessung von Flüssigkeiten in verschiedenen Anwendungen, von allgemeinem Wasserfluss bis zur Durchflussmessung von Kohlenwasserstoffkraftstoff.
Der VIM20-VT enthält einen Präzisions-1000-O-Platin-RTD-Temperatursensor, der für die Berechnung verwendet wird und eine kompensierte Masse anzeigt.
Der VIM20-VTP bietet die Funktionalität eines Durchflusscomputers in einem kompakten Gerät. Dieses multivariable Gerät enthält Temperatur- und Drucksensoren für eine sofortige Anzeige des kompensierten Massendurchflusses von Gasen, Flüssigkeiten und Dampf. Dieses Gerät verfügt nicht nur über Ausgänge für totalisierte Masse und Alarmeinstellungen, sondern die einstellbare Elektronik bietet bis zu drei analoge 4-20 mA-Ausgänge für fünf Prozessmessungen, einschließlich volumetrischem Durchfluss, Massendurchfluss, Druck, Temperatur und Dichte.
Die VIM20-EM-Version für Energiemessungen liefert Echtzeitberechnungen des Energieverbrauchs einer Produktionsanlage oder eines Prozesses. Der Durchflussmesser kann programmiert werden, um Dampf, heißes Wasser oder gekühltes Wasser zu messen. Der VIM20-VTP-EM-Durchflussmesser überwacht eine Seite des Prozesses (Hin- oder Rücklauf) und verwendet die Eingabe eines zweiten, separaten Temperatursensors auf der anderen Seite des Prozesses, um Änderungen in der Energie zu messen. Die Energieeinheit kann in BTU, Joule, Kalorien, Wattstunden, Megawattstunden und Pferdestunden eingestellt werden. Die lokale Elektronik oder Fernbedienung zeigt zwei Temperaturen, Delta T, Gesamtmasse und Gesamtenergie an.
