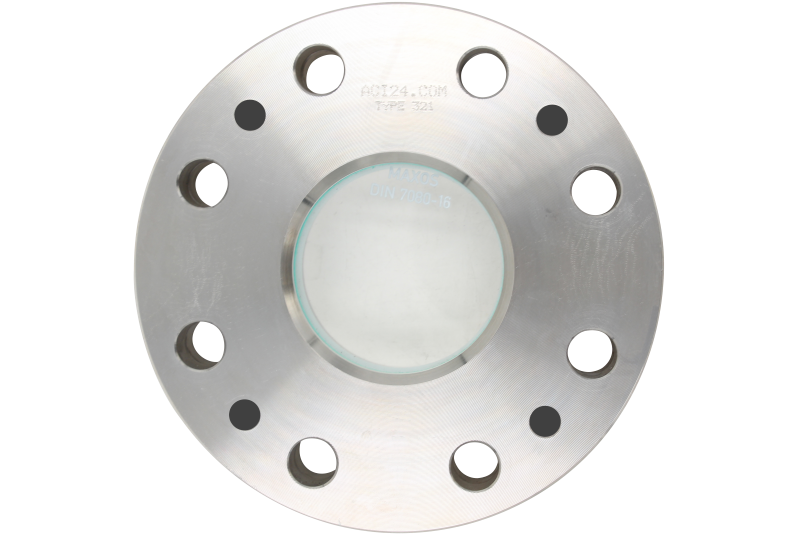

Runde Behälter-Schauglasarmaturen Typ 321 - PN 10/25
Unsere runden Behälterschaugläser, bekannt als Typ 321, werden gemäß DIN EN 1092-1 auf Flansche geschraubt, um eine Beobachtung oder Beleuchtung des Behälterinneren zu ermöglichen. ACI Behälterschaugläser vom Typ 321 sind nach DIN 28121 für Betriebsdrücke bis 25 bar konzipiert und können problemlos als Ersatzteil für bereits vorhandene Armaturen nach DIN 28121 eingesetzt werden.
Zwischen zwei hochwertigen Edelstahl-Flanschen und einer medienseitigen PTFE-umhüllten Wellringdichtung wird ein Schauglas aus chemisch hochbeständigem Borosilikatglas DIN 7080 eingespannt. Da sich diese Dichtung im Kraftnebenschluss befindet, liegen die Flanschteile des Schauglases direkt aufeinander und schützen somit die Glasplatte bestmöglich.
Der Typ 321 wird werksseitig vormontiert ausgeliefert und kann direkt ohne zusätzlichen Aufwand auf einen Flansch gemäß DIN EN 1092-1 aufgeschraubt werden. Sollte der unwahrscheinliche Fall eintreten, dass das Glas im Betrieb beschädigt wird, kann die gesamte Armatur mit geringem Aufwand ersetzt werden.
Unsere Behälterschaugläser vom Typ 321 werden aus dem hochwertigen Edelstahl 1.4571 (316Ti) hergestellt, den unsere Kunden seit Jahren schätzen. Als Glasmaterial wird das in der Industrie bewährte Borosilikatglas 3.3 nach DIN 7080 verwendet. Die Abdichtung im Kraftnebenschluss kommt einem Setzen der Dichtungen zuvor, so dass ein Nachziehen der Spannschrauben vor Ort nicht mehr erforderlich ist. Die PTFE-umhüllte Dichtung macht das Behälterschauglas Typ 321 geeignet für Lebensmittel, Säuren, Laugen und die meistens aggressiven Chemikalien.
Sollten die Prozessbedingungen selbst für das hochresistente Borosilikatglas ein Problem darstellen, bietet eine eigens für die Armatur angepasste FEP- oder Glimmer-Schutzscheibe zusätzlichen Schutz vor Dampf und aggressiven Chemikalien, wie Laugen bis zu einem pH-Wert von 14.
Wie auch andere unserer Schauglasarmaturen kann auch unser Typ 321 optional mit Sprühvorrichtungen, Scheibenwischern vom Typ SGW oder Leuchten ausgestattet werden.
